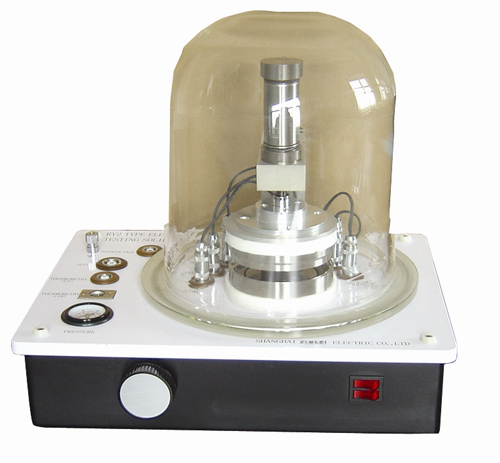

XL3002固體絕緣材料測試電極

    XL3002型固體絕緣材料測試電極制造成平板型帶保護電極的三端式電容器,可以在加壓,加溫,真空條件下,配以高壓電容電橋,在工頻電壓下對各類固體絕緣材料(如聚苯乙烯,聚丙烯,電容紙等)的試品作介璺損耗因數,相對介電常數測量。

主要技術參數

1   正常工作條件:
      環境溫度: +5℃~+40 ℃
      相對濕度:應不大于80% 使用場所無有害氣體及蒸氣,應無導性和易爆性塵埃

1   主要性能
      高壓電極直徑與表面積:¢98mm(75.43cm2)
      測量電極直徑與表面積:a.¢70 mm(38.5 cm2)    b.¢50 mm(19.6 cm2)
      電極材料:    不銹鋼 1Cr13Ni9Ti
      電極工作面:  精面面磨
      電極間距:    不大于5 mm
      電極加熱功率:>2×500瓦
      電極最高溫度:180%
      加熱時間:    30分鐘
      電極壓力:    0~1.0Mpa連續可調
      最大測量電壓:2000V,50Hz
      真空度:      電極可抽真空至3×10-2 Mpa
      尺寸:        405 ×305 ×405(mm)
      重量:        15kg

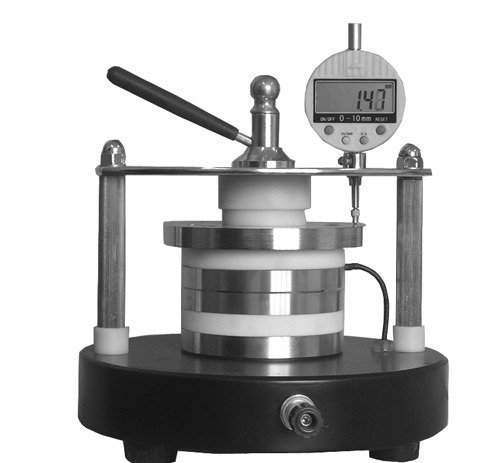

固體絕緣材料測試電極

    本電極適用于固體電工絕緣材料如絕緣漆、樹脂和膠、浸漬纖制品、層壓制品、云母及其制品、塑料、電纜料、薄膜復合制品、陶瓷和 玻璃等的相對介電系數(εr)與介質損耗角正切值(tgδ)的測試。本電極主要用于頻率在工頻50Hz下測量試品的相對介電系數(εr)和介質損耗角正切值(tgδ)。本電極的設計主要是參照國標GB1409-78。

    本電極采用的是三電極式結構,能有效的消除表面漏電流的影響,使測量電極下的電場趨于均勻電場。

主要技術參數

1   環境溫度:20±5℃

1   相對濕度:65±5% RH

1   高低壓電極之間距離:0~3.5mm可調

1   百分表示值誤差:0.02mm

1   百分表電源:一粒1.5V氧化銀扣式電池(SR44,1.5V)

1   測量極直徑:Φ70mm

1   空極tgδ:≤5×10-5

1   空極電容量:40±1pF

1   最高測試電壓: 2500V

1   實驗頻率:50/60Hz

1   體積:210mm ×180mm

1   重量:6kg
