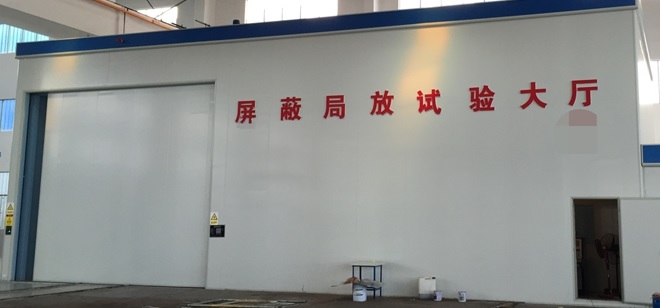

焊接式局放屏蔽室

一、設計施工的依據

    - GB/T12190-90 高性能屏蔽室屏蔽效能和測量方法

    - GB/T16927.1-1997 高電壓試驗技術 第一部分一般試驗技術

    - GB/T16927.2-1997 高電壓試驗技術 第二部分測量系統

    - GB7354 局部放電測量

    - DL/T 846.4-2004 高電壓測試設備通用技術條件

    -      第四部分 局部放電測量儀

    - GB-50205-2001 鋼結構工程施工質量驗收規范

    - GJB20219-94 軍用屏蔽機房通用技術要求檢測

    - SJ31470-2002 電磁屏蔽室工程施工及驗收規范

    - GB50174-93 電子計算機房設計規范

    - GB9361-88 計算機場地安全要求

    - 相關電磁兼容技術原理和國家安全的現行規定

          磁場:0.1-1kHz時≥60dB 10-100kHz時≥60dB

          電場:30kHz-10GHz時≥60dB 10-18GHz時≥50dB

               18-20GHz時≥40dB

    - 在測試回路條件下局部放電背景噪音<1pC

    - 屏蔽殼體機械性能:鋼板不平度≤4mm/M2,屏蔽體垂直度≤5mm

    - 二年內變形程度: 頂部下陷 ≤8mm 底部凹陷 ≤3mm

屏蔽系統的設計安裝方案

3.1、屏蔽室屏蔽系統的總體設計方案

3.1.1、屏蔽殼體

     屏蔽殼體是保證屏蔽室屏蔽性能的基礎,是裝飾材料和大部分附屬系統的載體,是屏蔽室最基本的組成部分,這些都要求屏蔽室的墻體有足夠的強度和穩定性。該屏蔽室的整體重量(包含設備),要保證在每平方米1T左右。屏蔽體的使用壽命是20-30年,屏蔽殼體的抗震等級按照8級計算。

     綜合考慮底層的承重量、屏蔽室的設計壽命、成本和生產工藝及鋼板的結構強度,屏蔽室墻體屏蔽模塊采用厚度為1.5mm的Q235冷軋鋼板及型鋼通過剪切、折彎、焊接等工藝制作而成,頂部屏蔽模塊和地面屏蔽模塊均采用厚度為1.2mm的Q235冷軋鋼板及型鋼通過剪切、折彎、焊接等工藝制作而成。地面屏蔽模塊在安裝現場直接在絕緣層上拼裝焊接形成屏蔽層。焊接工藝為CO2保護焊。屏蔽模塊直接連接形成屏蔽層,屏蔽模塊采用自支撐結構。屏蔽室殼體要進行全面防銹處理。屏蔽模塊材料不但要在車間生產時涂刷防銹漆,還要求在現場焊接后補刷。
