QS30A型高精密高壓電容電橋

    QS30A型高壓電橋是高壓試驗的基本儀器,主要用于對電容、電感、介損功率因素等數據的測量。本電橋采用電流比較儀的原理并結合計算機數據處理,具有操作方便可靠、測量精度高、讀數位數多、線性度好,不受環境濕度影響,儀器內部的計算機能自動對測試數據進行處理,直接在面板上顯示電容值、介損tgδ值、測試電壓及流經標準電容的電流(Icn),并可通過打印機將測試結果打印出來等優點,是目前國內精度較高、穩定性好、操作方便、用途廣泛的高壓電橋。

主要技術參數

   系統:
    標準電容器:CN = 0…1999.9 pF?
    CN (允許值):更大值只會被 ICN max = 15 mA 限制?
    最大測試品電容量:CX max = 1099.99 x CN

   試驗電壓:
    范圍: 典型 50 V…0.99 MV .?
    最大測試電壓:

    分辨率:0.1KV
    精度:0.5%

   測試頻率 (QS30C):
    范圍:45…60 Hz
    范圍:45…60 Hz
    精度:± 0.2 %

   測試電流:至 15 Amps, 展可用外接電流比較儀(QS30-1)

   電容量:
    手動范圍選擇范圍:0.1…1099.99 x CN
    分辨率:5個有效數字
    精度:0.05%

   介損因數 tanδ:
    范圍:0.00000… 9.99
    分辨率:1 x10-5
    精度±0.5% 讀數 ± 0.005%
    所稱列的精度以下列測試條件為基礎:
    標準電容器電流 ICN 31μA < ICN < 15 mA
    試樣電流 ICX
    31μA < ICX < 15 A

1   使用條件:
    穩定范圍: 5…45℃
    濕度范圍: 《 95% 相對濕度
    工作電壓:220V±10 50Hz

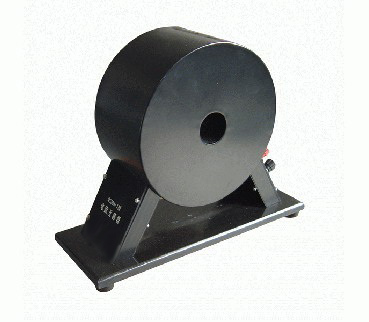

QS30-1型量程擴展器

    QS30-1型高壓電橋電容測量的最大倍率為1000:1。當測量大電容器(如電力電容器)時,這一比率值顯得不夠,需配用QS30A-1型電流互感器(最大比率值可達1000:1),使整個電橋裝置的比率可達106: 1,當選用標準電容器Cs=1000pF時,最大測試電容Cxmax可達1000μF。
