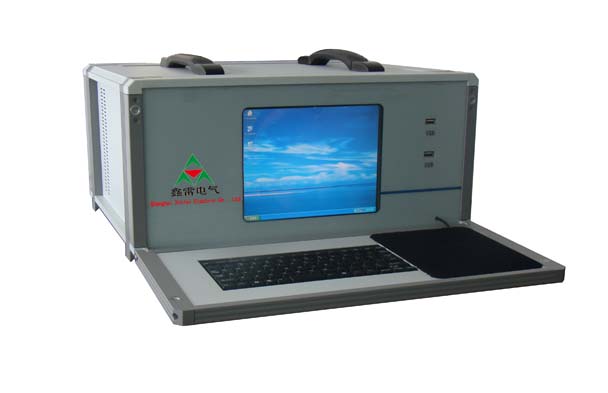

XL2501系列局部放電檢測儀
XL2501是具有我國特色并達到國際先進水平的新一代局部放電檢測儀，適用于電機、變壓器、互感器、電纜、套管、電容器及其它高壓電器的局部放電定量測試。XL2501還具有靈敏度高，適用的試品范圍廣等優點。具有測試.分析(多參數分析.二維圖譜分析.三維圖譜分析).數據保存。報告生成及打印等功能。
采用高速.大容量數據采集卡，能進行連續采集局放數據,數據復現性好,準確度高。能同時顯示局部放電波形（橢圓、正鉉波、直線三種方式），局放量和測試電壓。
在校正和測試過程中自動調節增益而不需要人為干預，操做簡便�？蛇m應工頻（50HZ），三倍頻（150HZ）和最高至400HZ的電源。開門開窗可任意設置最小可至1度�？蓡瓮ǖ酪部闪鶄�通道進行測量.
體積小，重量輕。既適合于電力部門和制造廠車間等現場使用，也適合于科學研究試驗
主要技術參數
可測試品的電容量范圍： 6pf～250μf
檢測靈敏度：＜0.02pc（電容50pf時）
放大器：3db低端頻率f1 10、20、30。50。80kHz任選，3db高端頻率fh 100 、200、300k。400。500KHz任選。增益調節范圍＞120db,檔間增益差20±1db。正、負脈沖響應不對稱性＜1db.
時間窗：窗寬1о～360о,窗位置可任意旋轉；
試驗電壓表：0-- 200kV,數字表顯示時誤差＜3%F.S.
采集通道：4通道/卡
輸入阻抗：1MΩ
采集卡最高采樣率：20MHZ
AD分辨率12BIT：直流精確0.2%
每通道采樣長度：8M
觸發方式：手動、外觸發、內觸發
采集卡帶寬：3MHZ（-3DB）
重量：約15kg
