XL2801高壓介損測試系統
本裝置采用變頻抗干擾技術復數運算，全數字濾波技術，全自動智能化測量強干擾下測量數據非常穩定。整個系統由變頻介損儀、高壓諧振電抗器、高壓標準電容器及補償電容器、勵磁變壓器共5部分構成。其中高壓諧振電抗器、高壓標準電容器、補償電容器及一體化介損儀裝有變頻電源裝置部分，構成可控串聯諧振升壓試驗電源電路。在被試設備電容量為1400～2000pF（無補償）范圍內時可程控產生160kV及以下正弦工頻范圍高壓輸出，輸出電源頻率45～55Hz�？蓾M足220kV及以下電壓等級線路電氣設備的高壓介損測量試驗電壓的要求，而且能滿足異頻測量與50Hz工頻測量偏差的要求。一體化電橋可按程序設定一系列試驗電壓測試點，自動完成被試設備電容量、tgδ、試驗電壓值以及被試設備的電容電流等試驗參數的自動測量，并可通過面板液晶顯示屏輸出；同時，能夠顯示、繪制相應曲線；并可實現試驗數據的存儲、打印。此外，該裝置除利用系統自身串聯諧振裝置升壓實現測量外，還具有外接高壓測量功能，即可以使用外部工頻高壓試驗變壓器或外部其它串諧裝置進行升壓測量。該裝置同時保留一體化電橋內置高壓標準電容器及內部升壓測量功能，在無需外接任何設備的情況下進行常規10kV電壓下的絕緣介質損耗、電容量的正接法測試；整套裝置組件少、重量輕，便于現場使用。測量過程自動化程度高、準確度高；具備過壓保護、接地檢測等功能，操作方便，安全可靠；顯示界面清晰、美觀。
XL2801高壓介損裝置的構成

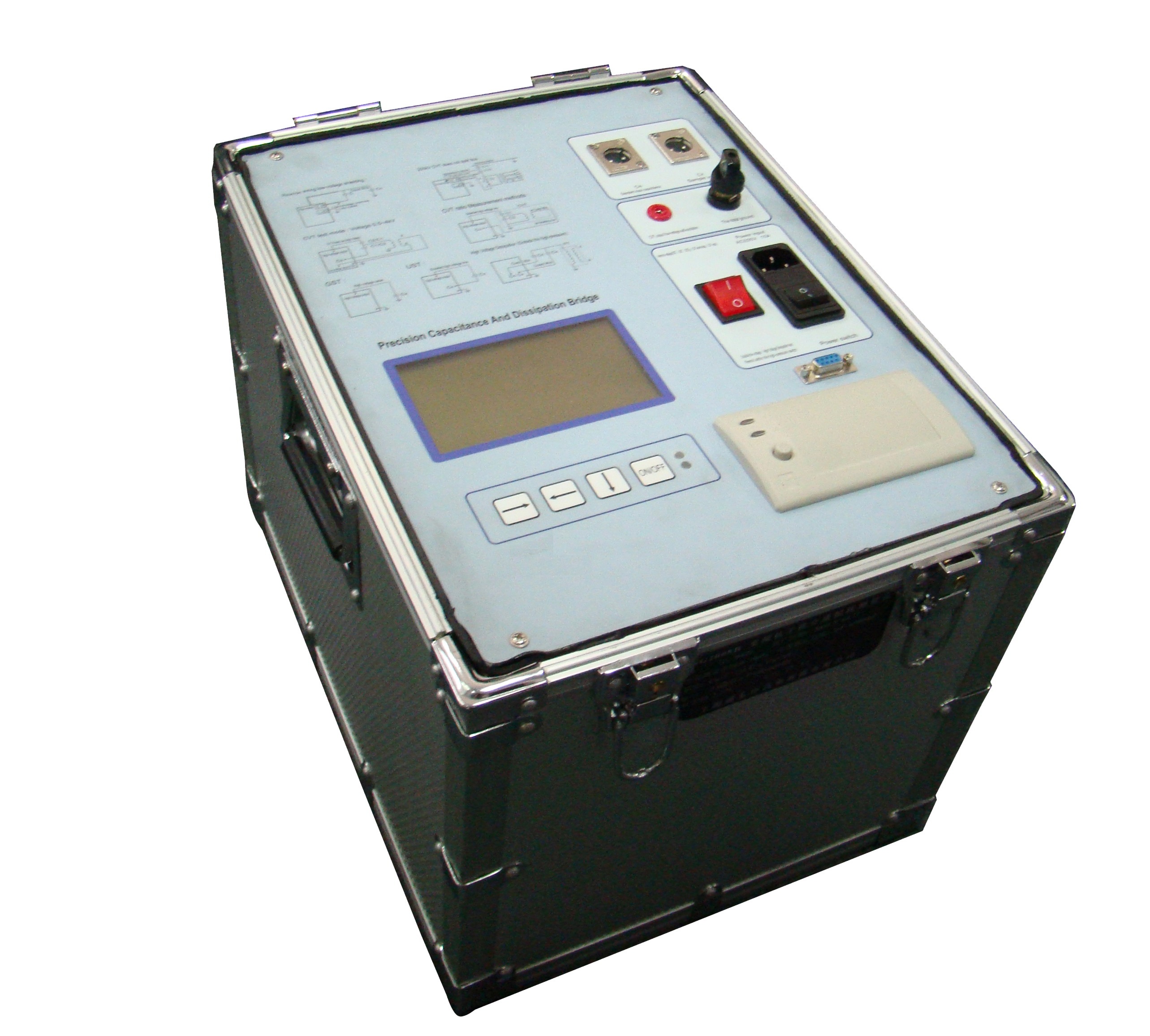

高壓介質損耗測試儀 XL2801/12kV 1臺 （內含標準電容，變頻電源，勵磁變壓器）
高壓諧振電抗器 XZM 45/0.5A 4臺

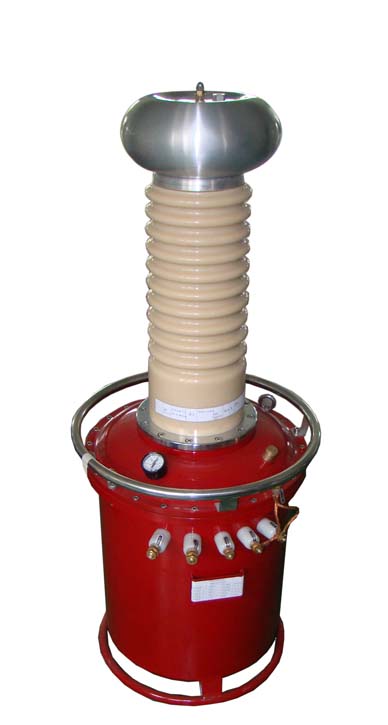

高壓標準電容器 YL180KV/100pF 1臺
負載補償電容器 500pF、1000pF 各 1 只(兩檔)
均壓罩及高壓測試電纜 1套

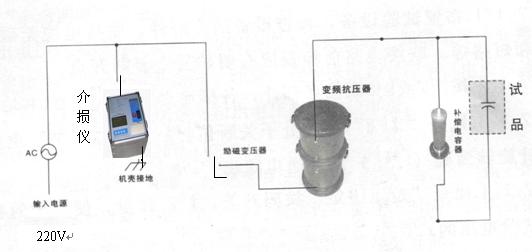

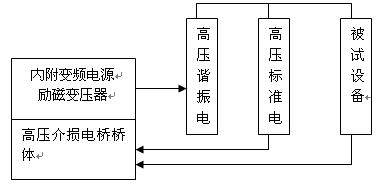

XL2801高壓介損測量原理
系統由內置于一體化電橋中的配套變頻電源產生可變頻率可調幅度的工頻
電源，經由內置勵磁變壓器、高壓諧振電抗器與電容諧振，產生高壓電源，施加
于標準電容器和被試設備上。將兩者低壓側的信號輸入高壓介損測試儀，采樣低
壓側信號, 采用抗干擾技術，全數字濾波技術，實現高電壓下電氣設備介質損耗
等參數的自動化、數字化測量，并顯示輸出被試品的電容量和介損測量值并繪制
測量曲線。
系統特點
該裝置可通過諧振裝置輸出160kV（有效值）及以下高壓試驗電壓，可用于220kV及以下電壓等級線路電氣設備的高壓介損及電容量的測量
在試驗電壓范圍內，可通過面板任意設定試驗電壓點（最多30點，最小電壓間隔1kV）；一次升壓即可完成所有設定試驗電壓點的測試；試驗電壓由一體化電橋通過高壓標準電容器取樣測量，克服容升效應帶來的誤差
當被試設備電容量在1400～2000pF（無補償時）范圍內，輸出諧振頻率40～70Hz時的異頻測量值滿足相同被試設備在50Hz工頻試驗電源測量值的偏差要求
保留一體化電橋內置標準高壓電容器及內部升壓測量功能；在無需外接任何設備的情況下可進行常規10kV電壓下的絕緣介質損耗、電容量的測試
諧振電源部分可單獨啟動，用做獨立的小容量高壓電源
被試設備電容量、tgδ、試驗電壓值以及通過被試設備的電容電流等測量數據，可通過液晶顯示屏輸出，并能繪制相應曲線
 |
 |
 |
