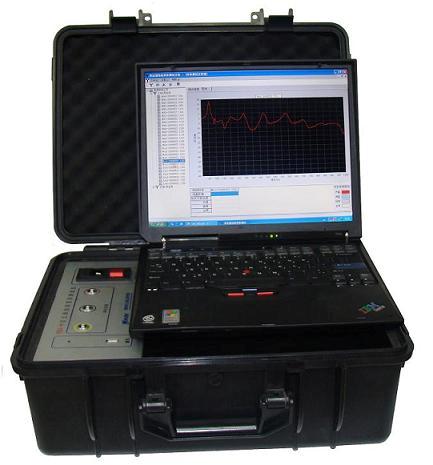

XL7890變壓器繞組變形分析儀
采用快速頻率響應分析法，具有較高的檢測靈敏度和準確性，可在變壓器不吊罩的情況，準確測量變壓器在遭受突發性短路電流沖擊后，可能發生的鼓包、扭曲、移位等繞組變形現象，符合現場使用的要求。該產品是本公司專門研制開發的出口型產品，技術指標與國外同類產品完全接軌。
對6KV及以上電壓等級電力變壓器及其它特殊用途的變壓器，進行繞組變形測試及診斷。頻率范圍：10Hz～10MHz 準確度：±0.5dB。
應用范圍：
對6KV及以上電壓等級電力變壓器及其它特殊用途的變壓器,進行繞組變形測試及診斷
主要技術參數
掃頻信號源：
10Hz～10MHz(頻率精確度為0.002%)
數據測量：
測量方式：線性/對數分布的掃頻測量方式。
頻率范圍：10Hz～10MHz
動態范圍：-100dB～20dB
準確度：±0.5dB
抗干擾性：數字濾波器寬帶(IFBandwidth)為測量頻率的0.5%
數據顯示：
顯示方式：線性/對數，幅頻曲線/相頻曲線。
頻率范圍：10Hz～10MHz
智能判斷：按DL/t911-2004標準進行智能診斷，顯示相關系數及曲線間的差異。
數據格式：Excel數據格式。
產品優勢
符合《DL/T911-2004電力變壓器繞組變形的頻率響應分析法》行業標準。
操作簡單、測量迅速，單個繞組的測量時間不超過2分鐘，是目前測試速度最快的產品。
整強型數字濾波技術，可有效抑制工頻及高頻干擾的影響，保證測試數據的重復性。
具備測試報告生成、打印、保存及圖譜插入等功能，便于報告的編寫和管理。
