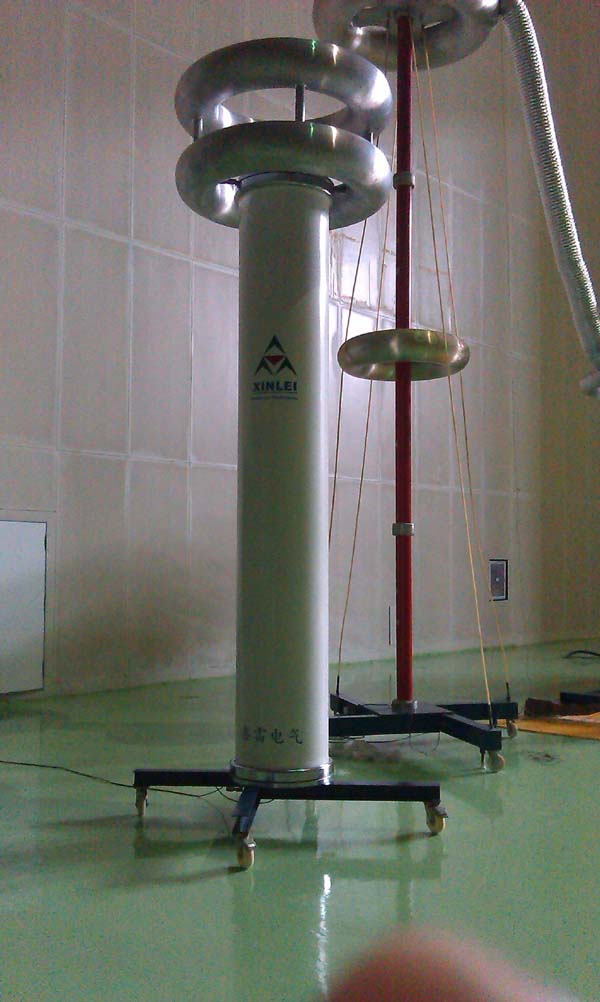

YLF系列(SF6)高壓標準電容分壓器
YLF系列（充SF6）高壓標準電容分壓器是根據國家機械行業標準《JB1811-92壓縮氣體標準電容器》的技術要求設計的，并符合國際IEC標準的計量器具。它具有介質損耗小、電容量及介損極其穩定，環境溫度對其影響小等特點。廣泛應用于電力系統、科研機構和變電所、發電廠、計量站及試驗室。

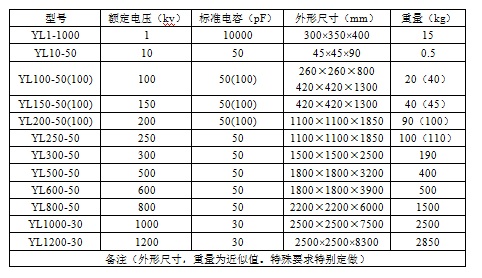

主要技術參數
額定電壓： 1kV～1600kV
試驗電壓： 1.2UN(≤800kV以下)，
1.1UN（＞800kV以上）
額定電容量：50pF/100pF(特殊要求特別定做)
介質損耗角正切值： ≤ 1×10-5
容量偏差： ＜ ±3%
壓力系數： ≤ 2.2×10-3 /℃
電壓系數： ≤ 3×10-5
溫度系數： ≤ 3×10-5 /℃
測量誤差： ＜ ±0.05%
分壓比： 1000:1
使用條件
相對濕度： ＜ 70%RH
環境溫度： -10℃～40℃
工作頻率： 50Hz
海拔高度： ＜1000m
儀器的成套性
用戶選配的標準電容器
電纜測量線
產品使用說明書及合格證
測試報告

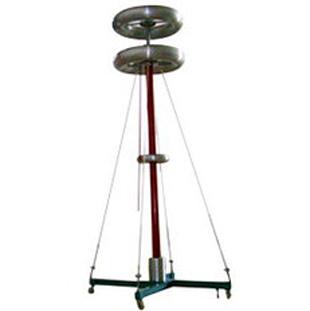

OWF系列耦合電容分壓器
耦合電容分壓器包括電容式分壓器與阻容式分壓器,主要用于工頻和沖擊高電壓的電壓測量。在共頻或直流測量時,在額定電壓下可連續運行2小時。電容器的電容量偏差范圍為±3%；其分壓比偏差為±1%，可根據用戶需要設定分壓比。電容器的絕緣外殼為環氧管，上下加裝金屬蓋板，底部裝有移動腳輪，方便運輸。
OWF系列耦合電容器分壓器最高電壓等級2000kV，最高電容量3nF。
