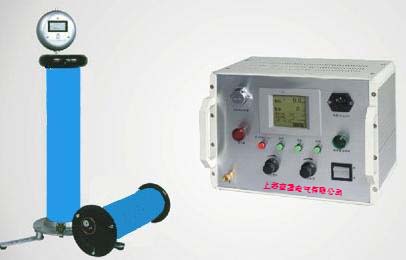

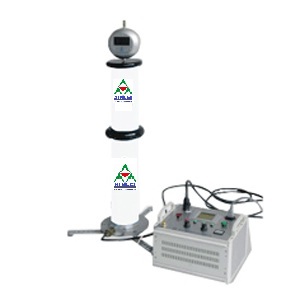

ZGF -V系列直流高壓發生器
ZGF -V系列直流高壓發生器，適用于電力部門、企業動力部門對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗。 ZGF直流高壓試驗器采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓試驗實現了高品質、便攜式并能承受額定電壓放電而不損壞。電壓范圍20KV-1500KV,電流范圍2mA-40mA。
使用條件
工作環境溫度：-10℃～40℃
相對濕度：不大于90%（無凝露）
海拔高度：1000米以下
工作頻率：40kHz，采用閉環大反饋
工作電源：AC220V±10% 50Hz±1Hz
工作方式：間斷使用，額定負載30分鐘
使用條件
高壓輸出:額定電壓：0～60kV 額定電流：2mA 額定功率：120W
高壓輸出最高電壓：1.1倍額定電壓 10分鐘，高壓輸出充電電流：3mA（對電纜、發電機等大電容試品升壓時，可用此電流充電）
電壓測量精度：1.0%（滿度）±2個字，采用4位半數顯表
電流測量精度：
低壓側總電流1.0%（滿度）±2個字，采用4位半數顯表
高壓側采用全屏蔽高精度微安表測量方式，采用4位半數顯表微安表顯示屏采用導電玻璃與金屬外殼相連，屏蔽性極好，量程范圍0 -200-2000uA，精度1.0%±2個字
電壓調節精度：0.1%
波紋系數：≤1.0%
0.75功能：當進行氧化鋅避雷器試驗時，按下0.75功能鍵，電壓自動降到75%，精度≤1.0%
電壓調節：采用粗調、細調方式，粗、細調電位器采用進口十圈電位器
過壓整定誤差：≤1.0%，采用數字撥盤式整定
電壓調整率：電源電壓在220V±10%范圍內變化時，輸出電壓波動范圍不超過1.0%
倍壓筒高度：430mm 直徑：80mm
倍壓總重量：3kg
機箱：尺寸：240×180×170 mm
重量：6kg
